基板分板機PCB全自動走刀式分板機-YSV-3A全自動走刀式分板機
產品描述:

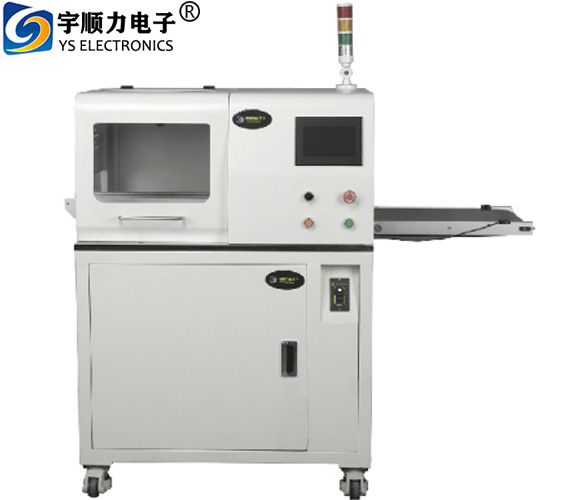

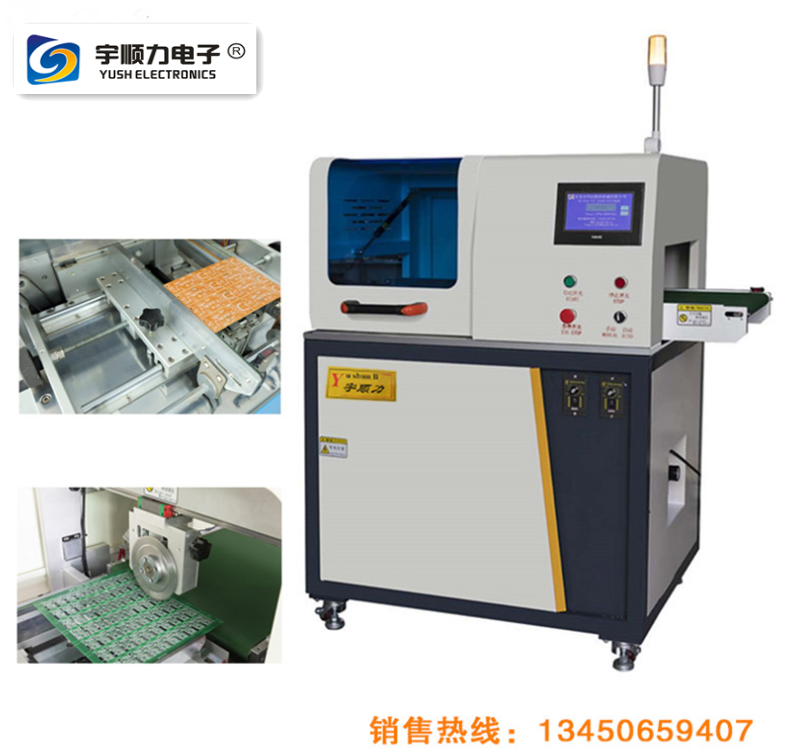

YSV-3A是一種全自動圓刀片移動式分板機,可連接裝載機和卸載機,實現無人操作。 它不僅安裝方便,而且操作簡單。 它可以節省更多員工,節省時間和精力。 占地面積小,節省了操作時間。http://解決LED照明行業鍘刀分板機設備生產的方案
產品簡介:
1.基板分板機PCB全自動走刀式分板機YSV-3A--PCB全自動走刀式分板機,微電腦控制全自動分板,高效率同時兼具走刀式分板機的各種優點:應力小走刀式分割避免線路板暗傷、錫裂等問題,適用性廣泛,適合雙面帶有元件的線路板。
2.采用了PLC和觸摸屏人機界面控制系統,自動故障停機顯示,智能參數定位系統,可精準的實現PCB等距或不等距v-cut 槽每一步對位,設置有點動功能,點動功能可手動點動實現確認v-cut 對刀精準度從而更能保證分割出最佳品質產品。 http:// 解決LED照明行業鍘刀分板機設備生產的方案
3.本機帶有記憶儲存功能(可儲存100組數據),這功能方便操作(只要是儲存過的產品數據)直接下載使用無需再設置,快速換板分割,實現一臺機器多種板型分割作業。
4.機器還設有操作技術員使用界面和工程技術員使用界面,操作技術員使用界面可下載相對生產的產品數據工作,但不可更改數據,工程技術員使用界面是帶有密碼輸入,密碼輸入后工程技術員就可對數據更改下載等。
產品特點:
1. PLC精確控制自動分離機,機器可連接到pcb裝載機和卸載機,實現無人操作和全自動分離板。
2,準確自動送板,省去了手動v-cut的麻煩,有效提高了單獨板的效率,防止了人工廢板的出現。
3,本機可保存100套數據,快速更換PCB板,無需重新編寫參數即可快速更換板切,普通員工可快速操作,一機實現各種板型。
4.刀式pcb分板機的應力相對較小,適用于PCB類型。它仍然是兩側帶有元件的電路板的最佳選擇,有效地避免了暗傷和開裂等問題。 5.機器可調節送料器的寬度,以適應PCB板的各種規格。
6.帶有傳送帶的機器,可將分開的PCB板轉移到生產線上。
7,高安全性,光幕和護刀雙重保護,確保安全生產。

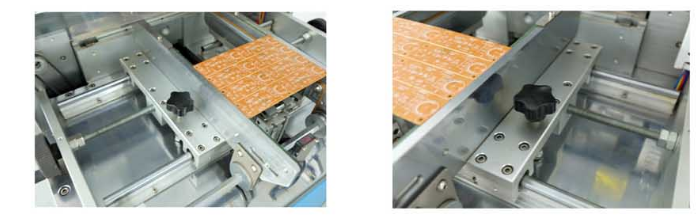

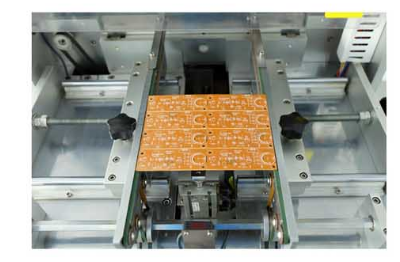

機器內部主要結構寫真
1.基板分板機PCB全自動走刀式分板機定位精度高。
2.切板應力小。
3. 基板分板機PCB全自動走刀式分板機紅外線光幕感應,安全性能高。
4.自動送板、切板,效率更高。
5.可對接上下板機,更省人工
技術參數
型號 YSV-3A
1.名稱 基板分板機PCB全自動走刀式分板機
2.外形尺寸L/W/H 990mm*550mm*1250mm 刀具尺寸 圓刀125mm*3mm 直刀400mm*43.5mm*6mm
3.刀具材質 進口高速鋼 刀具品牌 SKH-9
4.分板厚度 三分之一板厚 分板長度 1mm-5mm
5.分板速度 300mm/s 分板寬度 1mm-200mm最佳(最小片寬,非整拼寬度)
6. 基板分板機PCB全自動走刀式分板機工作氣壓 0. 5-0.8mpa 工作電壓 220V/110V可選
7.設備功率 150W 整機重量 200kg
